Omnidirectional fiberglass Antenna 5G 600-6000MHz 3.5-6dB 20x300
product detail
| Electrical Characteristics | ||
| Frequency | 617-960MHz | 1710-6000MHz |
| Impedance | 50 Ohm | 50 Ohm |
| S.W.R. | <3.0 | <3.0 |
| Gain | 3.5dBi | 6dBi |
| Efficiency | ≈58% | ≈71% |
| Horizontal Beamwidth | 360° | 360° |
| Vertical Beamwidth | 56°@800MHz | 35°@1980MHz |
| Polarization | Linear | Linear |
| Max Power | 50W | 50W |
| Material & Mechanical Characteristics | ||
| Connector Type | N connector | |
| Dimension | Φ20*300mm | |
| Weight | 0.134Kg | |
| Radome material | Fiberglass | |
| Environmental | ||
| Operation Temperature | - 40 ˚C ~ + 80 ˚C | |
| Storage Temperature | - 40 ˚C ~ + 80 ˚C | |

|

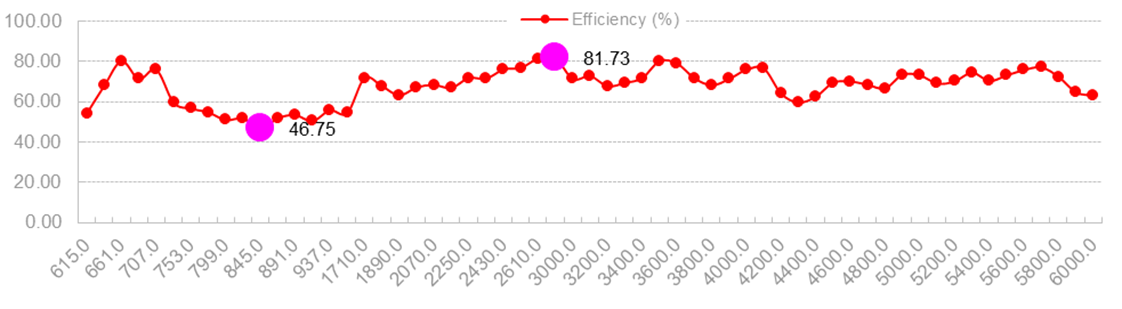

Frequency(MHz) |
Gain (dBi) |
Efficiency (%) |
|
615 |
0.02 |
54.38 |
|
638 |
1.22 |
68.07 |
|
661 |
2.02 |
80.29 |
|
684 |
1.78 |
71.40 |
|
707 |
2.07 |
76.10 |
|
730 |
1.09 |
59.73 |
|
753 |
1.07 |
56.78 |
|
776 |
1.17 |
54.89 |
|
799 |
1.05 |
51.16 |
|
822 |
1.35 |
51.85 |
|
845 |
1.34 |
46.75 |
|
868 |
2.04 |
52.03 |
|
891 |
2.21 |
53.60 |
|
914 |
2.28 |
50.56 |
|
937 |
2.99 |
55.97 |
|
960 |
3.54 |
54.62 |
|
Frequency(MHz) |
Gain (dBi) |
Efficiency (%) |
|
1710 |
4.43 |
71.85 |
|
1800 |
3.69 |
67.94 |
|
1890 |
3.01 |
63.35 |
|
1980 |
2.62 |
67.31 |
|
2070 |
2.98 |
68.53 |
|
2160 |
2.96 |
67.02 |
|
2250 |
3.46 |
71.95 |
|
2340 |
3.27 |
71.63 |
|
2430 |
3.53 |
76.17 |
|
2520 |
3.79 |
76.95 |
|
2610 |
3.86 |
81.57 |
|
2700 |
4.00 |
81.73 |
|
Frequency(MHz) |
Gain (dBi) |
Efficiency (%) |
|
3000 |
3.13 |
71.44 |
|
3100 |
2.62 |
72.92 |
|
3200 |
2.82 |
67.88 |
|
3300 |
3.45 |
69.56 |
|
3400 |
4.05 |
71.94 |
|
3500 |
4.97 |
80.32 |
|
3600 |
4.88 |
79.11 |
|
3700 |
4.39 |
71.89 |
|
3800 |
4.15 |
68.36 |
|
3900 |
4.23 |
71.43 |
|
4000 |
4.75 |
76.04 |
|
4100 |
5.16 |
76.65 |
|
4200 |
4.47 |
64.20 |
|
4300 |
4.99 |
59.83 |
|
4400 |
5.11 |
62.70 |
|
4500 |
5.54 |
69.64 |
|
Frequency(MHz) |
Gain (dBi) |
Efficiency (%) |
|
4600 |
5.52 |
70.21 |
|
4700 |
5.42 |
68.54 |
|
4800 |
5.01 |
66.84 |
|
4900 |
4.77 |
73.62 |
|
5000 |
5.68 |
73.19 |
|
5100 |
6.01 |
69.21 |
|
5200 |
5.33 |
70.30 |
|
5300 |
5.45 |
74.63 |
|
5400 |
4.60 |
70.50 |
|
5500 |
4.67 |
73.28 |
|
5600 |
4.88 |
75.93 |
|
5700 |
5.10 |
77.20 |
|
5800 |
4.98 |
72.41 |
|
5900 |
4.53 |
64.81 |
|
6000 |
4.60 |
63.33 |

|
|
3D |
2D-Horizontal |
2D-Vertical |
|
615MHz |
![]() |
![]() |
![]() |
|
800MHz |
![]() |
![]() |
![]() |
|
960MHz |
![]() |
![]() |
![]() |
|
|
3D |
2D-Horizontal |
2D-Vertical |
|
1710MHz |
![]() |
![]() |
![]() |
|
3500MHz |
![]() |
![]() |
![]() |
|
6000MHz |
![]() |
![]() |
![]() |
